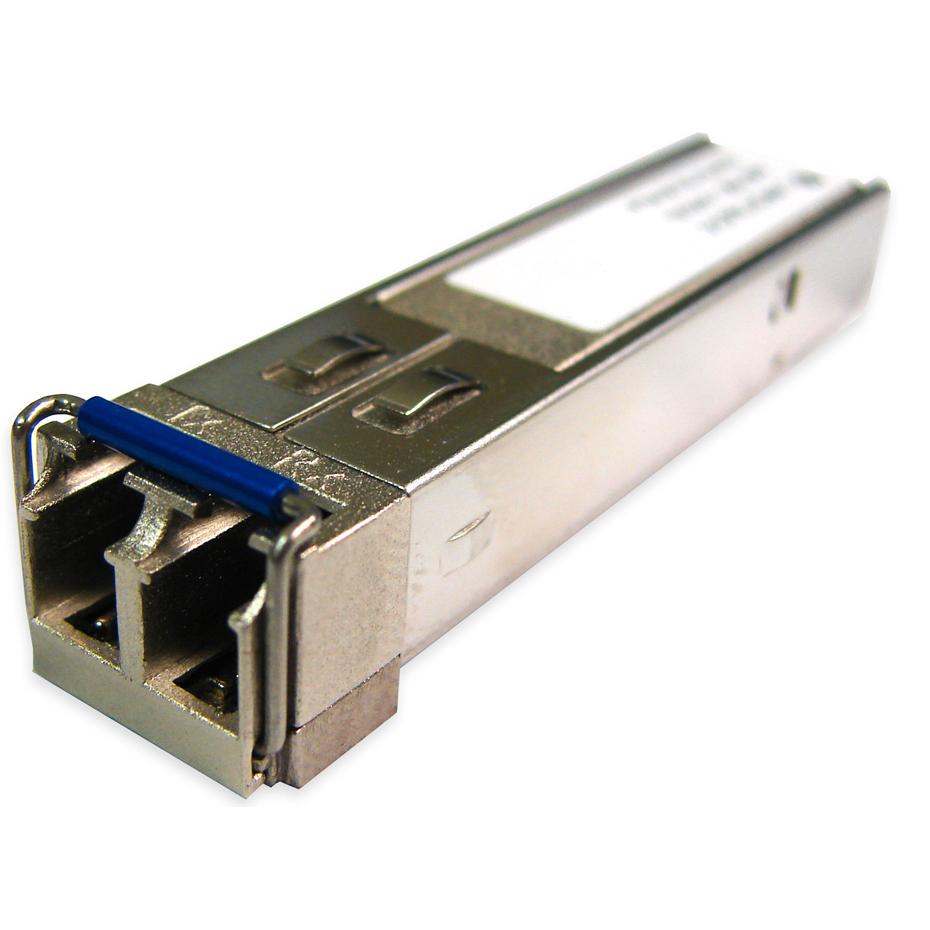

SFP+ CWDM transceiver 10GBASE-ER/EW, multirate, SM 30km, DFB, dostupné W/L 1270 až 1450nm, LC dup., PB 15dB, DMI, HP

SFP+ CWDM transceiver 10GBASE-ER/EW, multirate, SM 30km, DFB, dostupné W/L 1270 až 1450nm, LC dup., PB 15dB, DMI, HP


varianty

SFP+ CWDM transceiver 10GBASE-ER/EW, multirate, SM 30km, DFB, dostupné W/L 1270 až 1450nm, LC dup., PB 15dB, DMI, HP

SFP+ CWDM transceiver 10GBASE-ER/EW, multirate, SM 30km, DFB, dostupné W/L 1270 až 1450nm, LC dup., PB 15dB, DMI, HP kompatibilní !!U DFB provedení je cena za kanály 27 až 33 nižší, moduly 35 až 61 jsou pak dražší
Výrobce
OEM transceivery
Kód
SFP-PLUS-ER-DFB-CWDM-HPE--xx
Náš kód
49461
Záruka
36 Měsíců
2 286.00 Kč
Doporučená cena bez DPH
2 767.88 Kč
Doporučená cena s DPH
1.50 Kč
Recyklační poplatek
Objednat

    Podrobnosti

    Námi dodávané transceivery jsou prémiového typu využívající TOSA vysílače s implementovanou keramickou vložkou pro hladký přechod signálu z transceiveru do ferule optického konektoru. Používané lasery nepatří do skupiny low-cost produktů jako např. Cyoptics, Suntec a pod. kde hodnoty spektrální charakteristiky nejsou příliš dobré a při limitních podmínkách často nastávají komplikace s disperzí.

    Small Form-factor Pluggable (SFP nebo také mini-GBIC) je technický standard optických vložných transceiverů, definovaný skupinou MSA v květnu 2001.
    Jedná se o kompaktní optický transceiver používaný v telekomunikačních a datových sítích. Jde o populární, velmi rozšířený, výrobci aktivních optických komponent masivně podporovaný modul. Jeho modernější konstrukce postupně vytěsňuje starší GBIC.
    Na rozdíl od GBIC modulu má SFP přibližně poloviční velikost - menší rozměry umožňují osazení aktivních prvků v hustotě až 48 portů SFP na 1U.
    SFP modul je osazený zpravidla duplexním LC konektorem (výjimku tvoří některé jedno-vláknové bi-directional SFP a metalické SFP transceivery).
    SFP moduly se vyrábí a dodávají v mnoha variantách podle použitého typu vlákna, přenosového protokolu, překlenované vzdálenosti (až 200km) a vlnové délky.
    Většinu modulů je možno na přání dodat s digitální diagnostikou (DMI) dle standardu MSA SFF-8472.

    Postupně dochází k vývoji formátů a tak dnes namísto starého GBIC slotu nalezneme v nových zařízeních spíše sloty SFP pro SFP moduly.
    Pro vyšší rychlosti jsou pak postupně vytlačovány z trhu 10Gbps formáty XENPAK a X2 - ty jsou dnes v nových zařízeních nahrazovány novějšímy formáty typu XFP či SFP+ (SFP PLUS).

    Optické transceivery (optické moduly) jsou normalizované zařízení/ zásuvné media konvertory pro použití v produktech třetích výrobců.
    Jak již název napovídá transceivery v sobě vždy sdružují vysílač/ transmitter a přijímač/ reciever.
    Z toho také vyplívá že pro obousměrný provoz potřebujeme mít k dispozici 2. vlákna.

    Pro obousměrný provoz po jednom vlákně se používají speciální WDM moduly, které fungují na principu rozdílných vysílacích vlnových délek (dodávají se vždy v páru typ A a typ B) a mají v sobě již zabudovaný WDM filtr.

    U optických vložných transceiverů bývá uvedena zpravidla vzdálenost v km, na kterou je až možno daný modul provozovat, důležitější je však přesný údaj Power Budget, tedy výkonová rezerva v jednotkách dB.
    Počet km je totiž počítaný právě z hodnoty PB a záleží pak jaký měrný útlum pro výpočet dosahu v km byl použit - každý výrobce může údaj počítat jiným koeficientem a tak počet km může být zavádějící.

    Některé moduly (např. multi-rate operátorské moduly pro SDH či 4,25 tri-rate moduly pro Fiber Channel) umí pracovat na různých přenosových rychlostech a tak se i liší parametry modulu v závislosti na typu aplikace kde ho použijeme.
    Údaje uvedené v parametrech produktů na www.alternetivo.cz jsou tak udávány vždy pro nejvyšší možnou přenosovou rychlost daného modulu.
    Pro ilustraci u 4,25Gbps Multirate produktů je PB udávaný pro 4,25Gbps, tzn. při užití stejného modulu na 1Gbps bude PB (výkonová rezerva) větší než je uvedené v parametrech.

    Moduly mohou, ale nemusí být vybaveny tzv. sadou diagnostických funkcí. Diagnostiku značí u svých produktů různí výrobci různě DMI= Digital Monitoring Interface, DDM= Digital Diagnostic Monitoring či DDMI= Digital Diagnostic Monitoring Interface
    Ve skutečnosti platí, že DMI = DDM = DDMI.
    Pomocí této sady funkcí můžeme, pokud to daný prvek (router, switch) podporuje, sledovat provozní teplotu, provozní napětí, úroveň vysílaného signálu i úroveň signálu přijímaného na přijímači atd.

    Dále lze v sortimentu optických vložných transceiverů volit mezi standardní teplotní odolností modulu (zpravidla 0-70C), nebo mezi průmyslovým HTR (High Temperature Range) provedením do náročných podmínek(-40 až 85C).

    Moduly CWDM a DWDM pro vlnový Multiplex za pomocí MULTIplexerů a DEMULTIplexerů, jsou zase laděny na speciální vlnovou délku odpovídající CWDM a DWDM kanálům.
    Pro DWDM je pro těsnou blízkost kanálů nutné využívat speciální extra chlazené DFB EML lasery s malou šířkou paprsku (s malou spektrální šířkou), tak aby nám modul nezasahoval do sousedních kanálů.
    Tyto nákladnější lasery se také využívají u 10Gbps a vyšších rychlostí pro eliminaci vysoké disperze na těchto rychlostech.

    Oblíbeným a běžně používaným typem transceiverů jsou také metalické moduly s konektory RJ-45 (max. 1Gbps) či CX-4 (pro lokální propojení rychlostí 10Gbps v rámci rozvaděče - X2, XENPAK).
    Ve formátu SFP+ existují tzv. aktivní metalické SFP+ kabely, které jsou již předosazeny zásuvnými SFP+ transceivery (opět jen pro propojení na krátkou vzdálenost).

    Odeslat dotaz

    Nalezli jste jinde na internetu nižší cenu?

    Váš e-mail
    Cena bez DPH
    Cena s DPH
    WWW
    Komentář
    Mám o tento produkt zájem

    Zaslat informaci o produktu známému

    Váš e-mail
    Zaslat na e-mail
    Komentář

    Našli jste na eshopu chybu? Prosíme napište nám. Děkujeme

    Popis závady
    Váš e-mail

    Parametry

    Dosah

    Dosah 30km

    Formát

    Formát SFP plus

    Kompatibilita

    Kompatibilita HPE (PROVISION)

    Konektory

    Typ konektoru LC duplex

    Protokoly

    Přenosový protokol 10Gbps Ethernet, 1Gbps Ethernet, SDH STM-16

    Rychlost přenosu

    Přenosová rychlost 10Gbps

    Typ připojení/přenosu

    Typ přenosu CWDM

    Vlnová délka

    Vlnová délka CWDM xx

    Další vlastnosti

    DMI diagnostika ano
    Power Budget (dB) 16
    Pro vlákno/ kabel SM
    Provozní rozsah teplot 0 až 70°C
    Reciever overload (dBm) 0,5
    Reciever sensitivity (dBm) -16
    Spektrální šířka (nm) 1
    Transmiter power (dBm) -1 až 4
    Typ detektoru (Rx) InGaAs PIN-TIA
    Typ vysílače (Tx) CWDM DFB LD

    Související dokumenty

    informační leták CZ
    transceivery 2011.pdf
    definice DMI diagnostiky
    SFF-8472_DMI_agreement.PDF
    MSA definice SFP+ formátu
    SFP+_MSA_agreement-SFF-8431.pdf
